Připojení zařízení k síti vyžaduje jedinečnou síťovou adresu IP. Dostupné jsou dva typy adres IP: IPv4 a IPv6. Tato nastavení nakonfigurujte v závislosti na síťovém prostředí. Před použitím adres IPv6 je třeba správně nakonfigurovat nastavení adresy IPv4.

Nastavení adresy IPv4

Adresu IPv4 lze buď přiřazovat automaticky pomocí protokolu dynamického adresování IP, jako například DHCP, nebo zadat ručně. Při připojování zařízení k pevné síti LAN se přesvědčte, že jsou konektory kabelu sítě LAN pevně připojeny do portů. Více informací naleznete v příručce „e-Manual“ (příručka ve formátu HTML) na disku DVD-ROM dodaném spolu se zařízením. V případě potřeby síťové připojení otestujte.

1. Klepněte na položku <Menu> (Nabídka) na domovské obrazovce.

2. Klepněte na položku <Network Settings> (Síťová nastavení).

• Zobrazí-li se přihlašovací obrazovka, zadejte pomocí číselných tlačítek správné číslo ID a kód PIN a poté stiskněte tlačítko . Více informací naleznete v příručce „e-Manual“ (příručka ve formátu HTML) na disku DVD-ROM dodaném spolu se zařízením.

3. Vyberte položky <TCP/IP Settings> (Nastavení TCP/IP)<IPv4 Settings> (Nastavení IPv4)<IP Address Settings> (Nastavení adresy IP).

4. Nakonfigurujte nastavení IP adresy.

<Auto Acquire> (Získat automaticky)
Slouží k automatickému přiřazování IP adresy pomocí protokolu DHCP. Po zobrazení položky <Auto Acquire: On> (Získat automaticky: Zapnuto) se povolí automatické adresování.
<Manually Acquire> (Získat ručně)
Slouží ke konfiguraci nastavení adresy IP zadáním této adresy ručně. Chcete-li tuto možnost vybrat, je třeba položku <Auto Acquire> (Získat automaticky) nastavit na možnost <Off> (Vypnuto).
<Check Settings> (Kontrola nastavení)
Slouží k zobrazení stávajících nastavení adresy IP.

4-A. Automatické přiřazování adresy IP

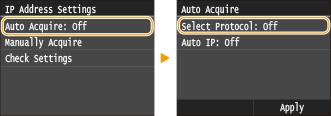

4-A-1. Vyberte položky <Auto Acquire> (Získat automaticky)<Select Protocol> (Výběr protokolu).

4-A-2. Klepněte na položku <DHCP>.


Pokud nechcete k přiřazování adresy IP používat protokol DHCP:

• Klepněte na položku <Off> (Vypnuto). Pokud položku <DHCP> vyberete, přestože je daná služba nedostupná, bude zařízení plýtvat časem a komunikačními zdroji při snaze službu v síti vyhledat.

4-A-3. Zkontrolujte, zda je položka <Auto IP> (Automatická adresa IP) nastavena na možnost <On> (Zapnuto).

• Je-li vybrána možnost <Off> (Vypnuto), změňte ji na <On> (Zapnuto).

4-A-4. Klepněte na tlačítko <Apply> (Použít).

• IP adresy přiřazené prostřednictvím protokolu DHCP mají přednost před adresami získanými prostřednictvím protokolu Auto IP.

4-B. Ruční zadání adresy IP

4-B-1. Zkontrolujte, zda je položka <Auto Acquire> (Získat automaticky) nastavena na možnost <Off> (Vypnuto).

• Zobrazí-li se možnost <On> (Zapnuto), vyberte položku <Auto Acquire> (Získat automaticky) a nastavte položky <Select Protocol> (Výběr protokolu) a <Auto IP> (Automatická IP adresa) na možnost <Off> (Vypnuto).

4-B-2. Klepněte na položku <Manually Acquire> (Získat ručně).

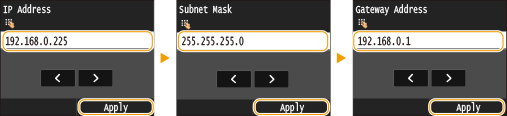

4-B-3. Zadejte adresu IP, masku podsítě a adresu brány (popřípadě výchozí bránu).

• Nastavení zadávejte v následujícím pořadí: <IP Address> (IP adresa)<Subnet Mask> (Maska podsítě)<Gateway Address> (Adresa brány).
• Pomocí číselných tlačítek zadejte jednotlivá nastavení a klepněte na tlačítko <Apply> (Použít).

5. Restartujte zařízení.

• Vypněte zařízení, vyčkejte alespoň 10 sekund, a znovu je zapněte.

Test síťového připojení

1. Klepněte na položku <Menu> (Nabídka) na domovské obrazovce.

2. Klepněte na položku <Network Settings> (Síťová nastavení).

• Zobrazí-li se přihlašovací obrazovka, zadejte pomocí číselných tlačítek správné číslo ID a kód PIN a poté stiskněte tlačítko . Více informací naleznete v příručce „e-Manual“ (příručka ve formátu HTML) na disku DVD-ROM dodaném spolu se zařízením.

3. Vyberte položky <TCP/IP Settings> (Nastavení TCP/IP)<IPv4 Settings> (Nastavení IPv4)<PING Command> (Příkaz PING).

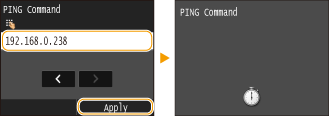

4. Zadejte adresu IPv4 jiného zařízení v síti a klepněte na tlačítko <Apply> (Použít).

Po navázání správného připojení se zobrazí následující obrazovka.

Nastavení adres IPv6

Adresy IPv6 zařízení lze konfigurovat pomocí vzdáleného uživatelského rozhraní. Před nastavením adres IPv6 zkontrolujte nastavení adresy IPv4. Adresy IPv6 vyžadují správné nastavení protokolu IPv4. V prostředí s protokolem IPv6 nelze použít funkci skenování, která využívá ovladač skeneru nebo nástroj MF Scan Utility. Zařízení může využívat až devět z následujících adres IPv6:

Typ	Maximální dostupný počet	Popis
Adresa pro místní propojení	1	Tato adresa je platná pouze v rámci podsítě nebo propojení a nelze ji použít ke komunikaci se zařízeními za směrovačem. Adresa pro místní propojení se po povolení funkce IPv6 v zařízení nastaví automaticky.
Manuální adresa	1	Tato adresa se zadává ručně. Při použití této adresy je třeba zadat délku předpony a adresu výchozího směrovače.
Bezstavová adresa	6	Tato adresa je vytvářena automaticky pomocí adresy MAC zařízení a síťové předpony zveřejňované směrovačem. Bezstavové adresy jsou po každém restartu (nebo zapnutí) zařízení zrušeny.
Stavová adresa	1	Tato adresa je získávána ze serveru DHCP pomocí protokolu DHCPv6.

1. Spusťte vzdálené uživatelské rozhraní a přihlaste se v režimu správce systému.

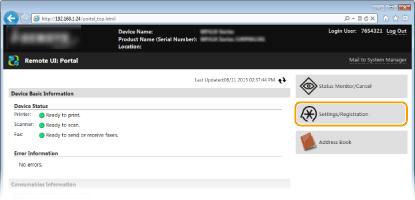

2. Klepněte na položku [Settings/Registration/Nastavení/Registrace].

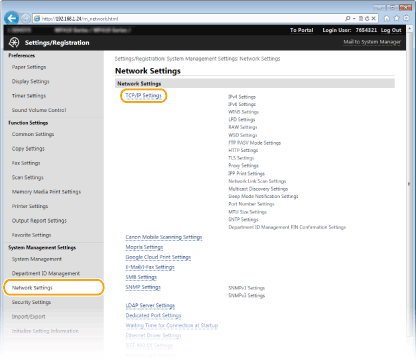

3. Klepněte na položky [Network Settings/Nastavení sítě][TCP/IP Settings/Nastavení TCP/IP].

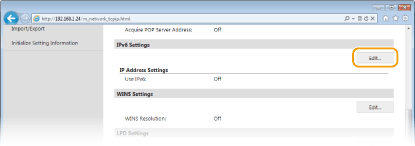

4. Klepněte na položku [Edit/Upravit] v nabídce [IPv6 Settings/Nastavení IPv6].

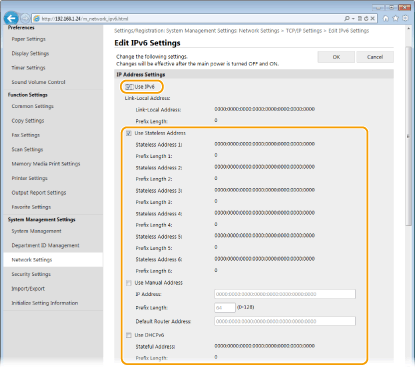

5. Zaškrtněte políčko [Use IPv6/Použít protokol IPv6] a nakonfigurujte požadovaná nastavení.

[Use IPv6/Použít protokol IPv6]
Zaškrtnutím políčka povolte v zařízení protokol IPv6. Pokud protokol IPv6 nepoužíváte, zaškrtnutí políčka zrušte.
[Use Stateless Address/Použít bezstavovou adresu]
Políčko zaškrtněte, pokud používáte bezstavovou adresu. V opačném případě jeho zaškrtnutí zrušte.
[Use Manual Address/Používat manuální adresu]
Chcete-li adresu IPv6 zadat ručně, zaškrtněte políčko a do příslušných textových polí zadejte adresu IP, délku předpony a adresu výchozího směrovače.
[Adresa IP]
Zadejte adresu IPv6. Nelze zadat adresy, které začínají znaky „ff“ (adresy vícesměrového vysílání).
[Prefix Length/Délka předpony]
Zadejte číslo určující, kolik bitů bude pro síťovou adresu dostupných.
[Default Router Address/Adresa výchozího směrovače]
Zadejte adresu IPv6 výchozího směrovače dle potřeby. Nelze zadat adresy, které začínají znaky „ff“ (adresy vícesměrového vysílání).
[Use DHCPv6/Použít DHCPv6]
Políčko zaškrtněte, pokud používáte stavovou adresu. Pokud protokol DHCPv6 nepoužíváte, zaškrtnutí políčka zrušte.

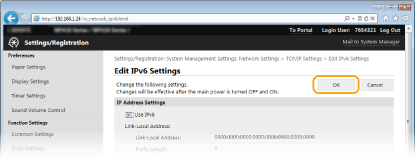

6. Klepněte na tlačítko [OK].

7. Restartujte zařízení.

• Vypněte zařízení, vyčkejte alespoň 10 sekund, a znovu je zapněte.

Zobrazení síťových nastavení

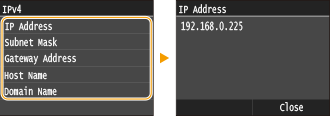

Zobrazení nastavení protokolu IPv4
<Network Information> (Informace o síti)<IPv4>Vyberte nastavení, které chcete zobrazit.Zkontrolujte nastavení.

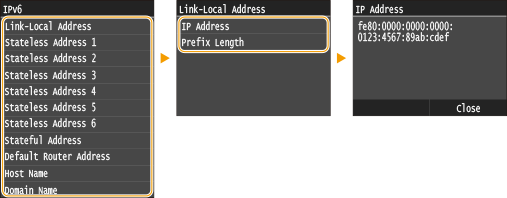

Zobrazení nastavení protokolu IPv6
<Network Information> (Informace o síti)<IPv6>Vyberte nastavení, které chcete zobrazit.Zkontrolujte nastavení.

Zobrazení adresy MAC pro kabelovou síť LAN

1. Klepněte na položku <Menu> (Nabídka) na domovské obrazovce.

2. Klepněte na položku <Network Settings> (Síťová nastavení).

• Zobrazí-li se přihlašovací obrazovka, zadejte pomocí číselných tlačítek správné číslo ID a kód PIN a poté stiskněte tlačítko . Více informací naleznete v příručce „e-Manual“ (příručka ve formátu HTML) na disku DVD-ROM dodaném spolu se zařízením.

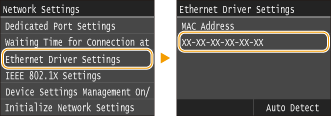

3. Klepněte na položku <Ethernet Driver Settings> (Nastavení ovladače sítě Ethernet).

Zobrazení adresy MAC a informací pro bezdrátovou síť LAN

1. Klepněte na položku <Menu> (Nabídka) na domovské obrazovce.

2. Klepněte na položku <Network Settings> (Síťová nastavení).

• Zobrazí-li se přihlašovací obrazovka, zadejte pomocí číselných tlačítek správné číslo ID a kód PIN a poté stiskněte tlačítko . Více informací naleznete v příručce „e-Manual“ (příručka ve formátu HTML) na disku DVD-ROM dodaném spolu se zařízením.

3. Klepněte na položku <Wireless LAN Settings> (Nastavení bezdrátové sítě LAN).

• Zobrazí-li se zpráva <Do you want to enable the wireless LAN?> (Chcete povolit bezdrátovou síť LAN?), klepněte na tlačítko <Yes> (Ano).

4. Přečtěte si zobrazenou zprávu a klepněte na tlačítko <OK>.

5. Klepněte na položku <Connection Information> (Informace o připojení).

6. Vyberte nastavení, které chcete zobrazit.

Zobrazení informací o WEP a WPA/WPA2-PSK

1. Klepněte na položku <Security Settings> (Nastavení zabezpečení).

2. Zkontrolujte aktuální nastavení zabezpečení a klepněte na něj.

• Pokud nastavení zabezpečení nakonfigurována nejsou, zobrazí se zpráva <None> (Žádná).

3. Vyberte nastavení, které chcete zobrazit.
WEP

WPA/WPA2-PSK

• Možnosti <Wireless LAN Status> (Stav bezdrátové sítě LAN) a <Latest Error Information> (Informace o nedávných chybách) najdete pod položkou . Vyberte položky <Network Information> (Informace o síti)<Network Connection Method> (Způsob připojení k síti)<Connect. Info.> (Informace o připojení) a vyberte nastavení, které chcete zobrazit.
