Postup nastavení tiskárny

ID dotazu: 8200821400

Datum vydání: 13 července 2010

Zpět na seznam často kladených dotazů (FAQ)

Řešení:

Příprava

DŮLEŽITÉ

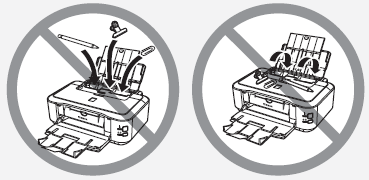

Neumísťujte tiskárnu do míst, kde na ni může spadnout nějaký předmět. Kromě toho nepokládejte žádné předměty na horní stranu tiskárny. Nějaký předmět by mohl při otevírání krytů spadnout dovnitř tiskárny a způsobit poruchu.

1.

Odstraňte všechny oranžové pásky a ochranné materiály z vnitřních a vnějších částí tiskárny.

2.

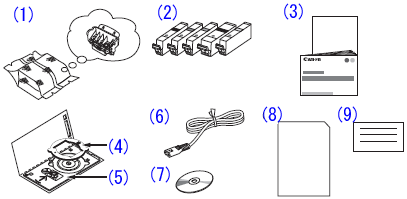

Přesvědčte se, zda byly dodány všechny následující položky.
(1) Tisková hlava
(2) Zásobníky inkoustu (5 kusů BK, M, C, PGBK, Y)
(3) Příručky
(4) Adaptér pro 8cm disk
(5) Nástavec pro disk
(6) Napájecí kabel
(7) Instalační disk CD-ROM (obsahující ovladače, aplikace a návody v elektronické podobě)
(8) Matný fotografický papír Matte Photo Paper MP-101 (určený pro automatické zarovnání tiskové hlavy)
(9) Další dokumenty

POZNÁMKA
Pro připojení tiskárny k počítači je vyžadován kabel USB.

3.

Zasuňte pevně napájecí kabel do konektoru na tiskárně a do elektrické zásuvky.

DŮLEŽITÉ
V této chvíli zatím NEPŘIPOJUJTE kabel USB.

4.

Zapněte tiskárnu stisknutím tlačítka ON (ZAPNOUT) (A).

5.

Ujistěte se, zda kontrolka napájení POWER (B) svítí zeleně.

DŮLEŽITÉ
Je-li nutné vypnout tiskárnu

Dodržujte níže uvedený postup.

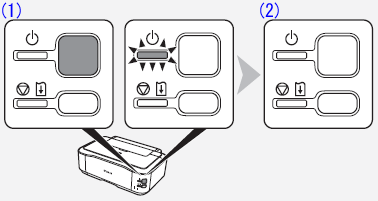

(1) Vypněte tiskárnu stisknutím tlačítka ON (ZAPNOUT).
(2) Přesvědčte se, zda nesvítí kontrolka POWER (NAPÁJENÍ).
Vypnutí tiskárny může trvat až 35 sekund.

POZNÁMKA

Specifikace napájecího kabelu se pro jednotlivé země nebo oblasti liší.

DŮLEŽITÉ
Před odpojením zástrčky napájecího kabelu se přesvědčte, zda nesvítí kontrolka POWER (NAPÁJENÍ). Odpojení zástrčky napájecího kabelu, zatímco svítí nebo bliká kontrolka POWER (NAPÁJENÍ), může způsobit zaschnutí a ucpání tiskové hlavy, což povede ke špatné kvalitě tisku.

Instalace tiskové hlavy

Otevřete výstupní zásobník papíru (A).

2.

Otevřete horní kryt (B).

3.

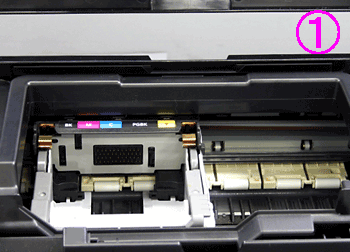

Držák tiskové hlavy (C) se přesune do instalační pozice.
Pokud se držák tiskové hlavy nepřesune, ujistěte se, zda je tiskárna zapnuta.

4.

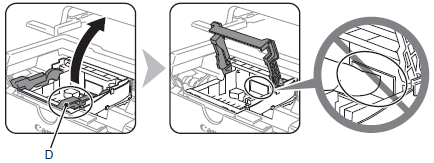

Uchopte pevně část (D) páčky zámku tiskové hlavy v držáku tiskové hlavy a zvedejte ji, dokud se nezastaví.

5.

Vyjměte tiskovou hlavu ze stříbrného obalu.

DŮLEŽITÉ

Nedotýkejte se vnitřních (E) ani kovových částí (F) tiskové hlavy. Pokud se jich dotknete, nemusí tiskárna tisknout správně.
Uvnitř obalu, ve kterém byla tisková hlava dodána, nebo v ochranném víčku se může nacházet určité množství inkoustu, což však nemá žádný vliv na kvalitu tisku. Dejte pozor, abyste se při manipulaci s uvedenými položkami nepotřísnili inkoustem.

6.

Odstraňte oranžový ochranný kryt.

7.

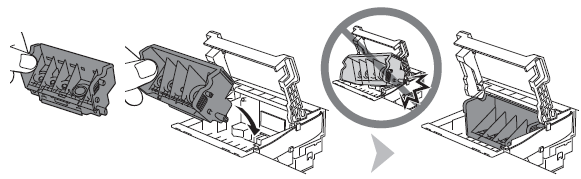

Podle obrázku nakloňte tiskovou hlavu dopředu a vložte ji na místo.

DŮLEŽITÉ
Nenarážejte tiskovou hlavou na stěny držáku.

8.

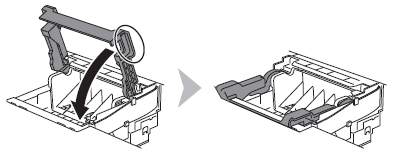

Uchopte pevně páčku zámku tiskové hlavy a zcela ji sklopte.

DŮLEŽITÉ
Jakmile tiskovou hlavu nainstalujete, nevyjímejte ji, pokud to není nutné.

Instalace zásobníků inkoustu

(1) Zcela odstraňte oranžovou pásku.
(2) Zcela odstraňte ochrannou fólii.

DŮLEŽITÉ

Zacházejte s nimi opatrně. Neupusťte ji ani ji nevystavujte příliš velké síle.
Je nutné používat dodané zásobníky inkoustu.
Zůstane-li oranžová páska na otvoru pro vzduch ve tvaru písmene L, může dojít k vystříknutí inkoustu nebo tiskárna nemusí řádně tisknout.
Pokud stlačíte boční stěny zásobníku inkoustu, zatímco bude otvor pro vzduch ve tvaru písmene L zablokovaný, může dojít k vystříknutí inkoustu.

2.

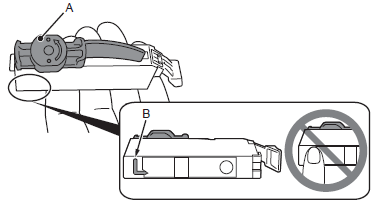

Uchopte zásobník inkoustu tak, aby oranžové ochranné víčko (A) směřovalo nahoru. Dbejte přitom na to, abyste neblokovali otvor pro vzduch ve tvaru písmene L (B).

3.

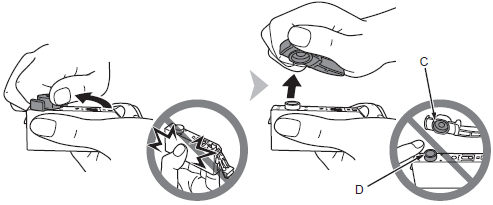

Uchopte zásobník inkoustu za strany, pomalu otočte oranžové ochranné víčko o 90 stupňů ve vodorovném směru a sejměte je.
Netlačte na boční stěny zásobníku inkoustu.

DŮLEŽITÉ
Nedotýkejte se vnitřku (C) oranžového ochranného víčka ani otevřeného výstupu inkoustu (D). Pokud se jich dotknete, můžete si potřísnit ruce inkoustem.

4.
Zásobník inkoustu nakloňte, poté jej vložte pod štítek až k zadní části vstupního otvoru.
Ujistěte se, zda barva štítku odpovídá inkoustovému zásobníku.

5.

Pevně zatlačte na značku PUSH na zásobníku inkoustu, dokud zásobník s kliknutím nezapadne na své místo.
Pokud byla instalace dokončena správně, svítí kontrolka inkoustu červeně.

6.

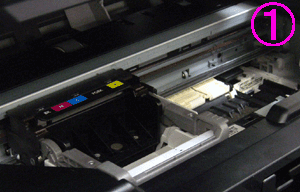

Nainstalujte všechny ostatní zásobníky inkoustu stejným způsobem podle pořadí barev označeného na štítku.

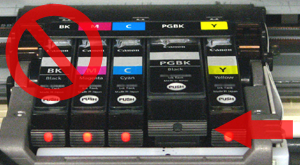

Nedokončená instalace

7.

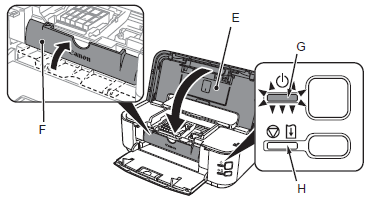

Zavřete horní kryt (E).
Přesvědčte se, zda je zavřen vnitřní kryt (F).

Zelená kontrolka POWER (NAPÁJENÍ) (G) bude blikat po dobu přibližně 5 minut a poté se trvale rozsvítí. Počkejte, dokud se kontrolka trvale nerozsvítí, a přejděte k dalšímu kroku.

DŮLEŽITÉ
Pokud oranžově bliká kontrolka alarmu (H), ujistěte se, zda jsou tisková hlava a zásobníky inkoustu správně nainstalované.

Vložte papír

POZNÁMKA
Zdroj papíru se u tiskárny liší podle typu média.
Speciální papír, včetně fotografického papíru
Vložte papír do zadního podavače (A).

Běžný papír
Vložte papír do zásobníku (B).

1.

Zavřete výstupní zásobník papíru (C), vytáhněte zásobník (D) a sejměte kryt (E).

2.

Zatáhněte za jazýček (F) ve směru šipky a vysuňte zásobník.

3.

Přesuňte levé vodítko papíru (G) k okraji.

4.

Posuňte přední vodítko papíru (H) a zarovnejte je se skutečnou velikostí papíru.
Přední vodítko papíru se zastaví a zaskočí, jakmile je zarovnáno s odpovídající značkou velikosti papíru.

5.

Vložte do něj běžný papír.
Vložte papír tiskovou stranou dolů.

6.

Vyrovnejte papír podle pravé strany zásobníku () a posuňte levé vodítko papíru zcela k levému okraji papíru ().
Ujistěte se, zda výška stohu papíru nepřesahuje rysku (I).
